System szalunków traconych typ-U

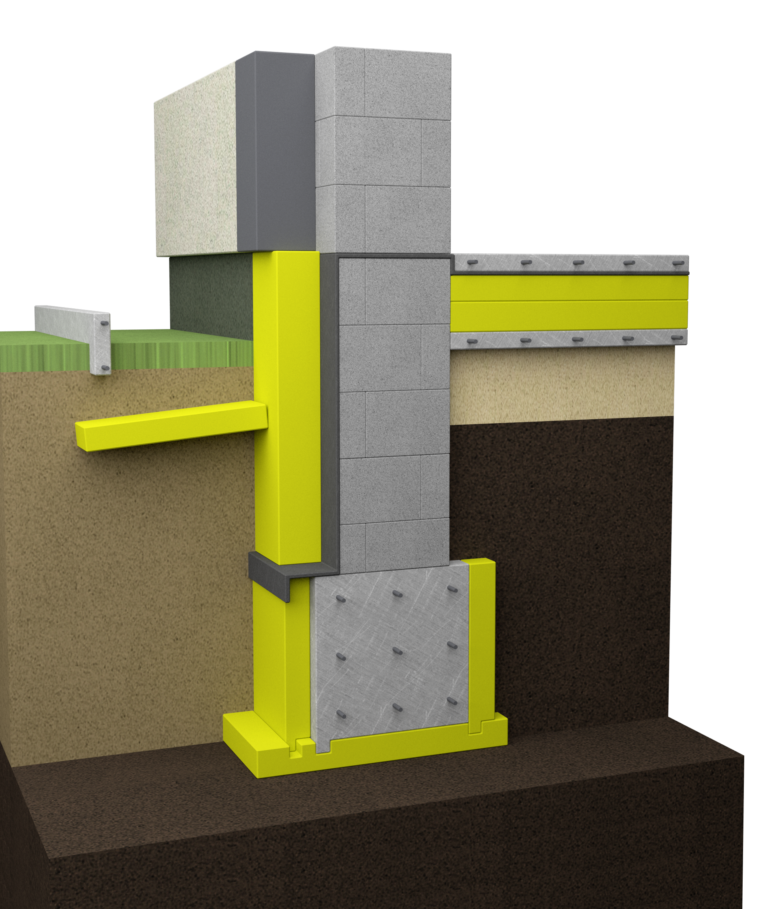

Szalunek tracony typ-U łączy w sobie dwie funkcje: element potrzebny do wykonania ławy fundamentowej oraz termoizolację ławy fundamentowej z trzech stron.

Korzyści:

Montaż szalunku i termoizolacji jednocześnie
Eliminacja szalunku tradycyjnego
Idealny dla domu pasywnego
Szybki i łatwy montaż
Możliwość samodzielnego montażu
Izolacja ław fundamentowych przed mrozem oraz wilgocią

Opis

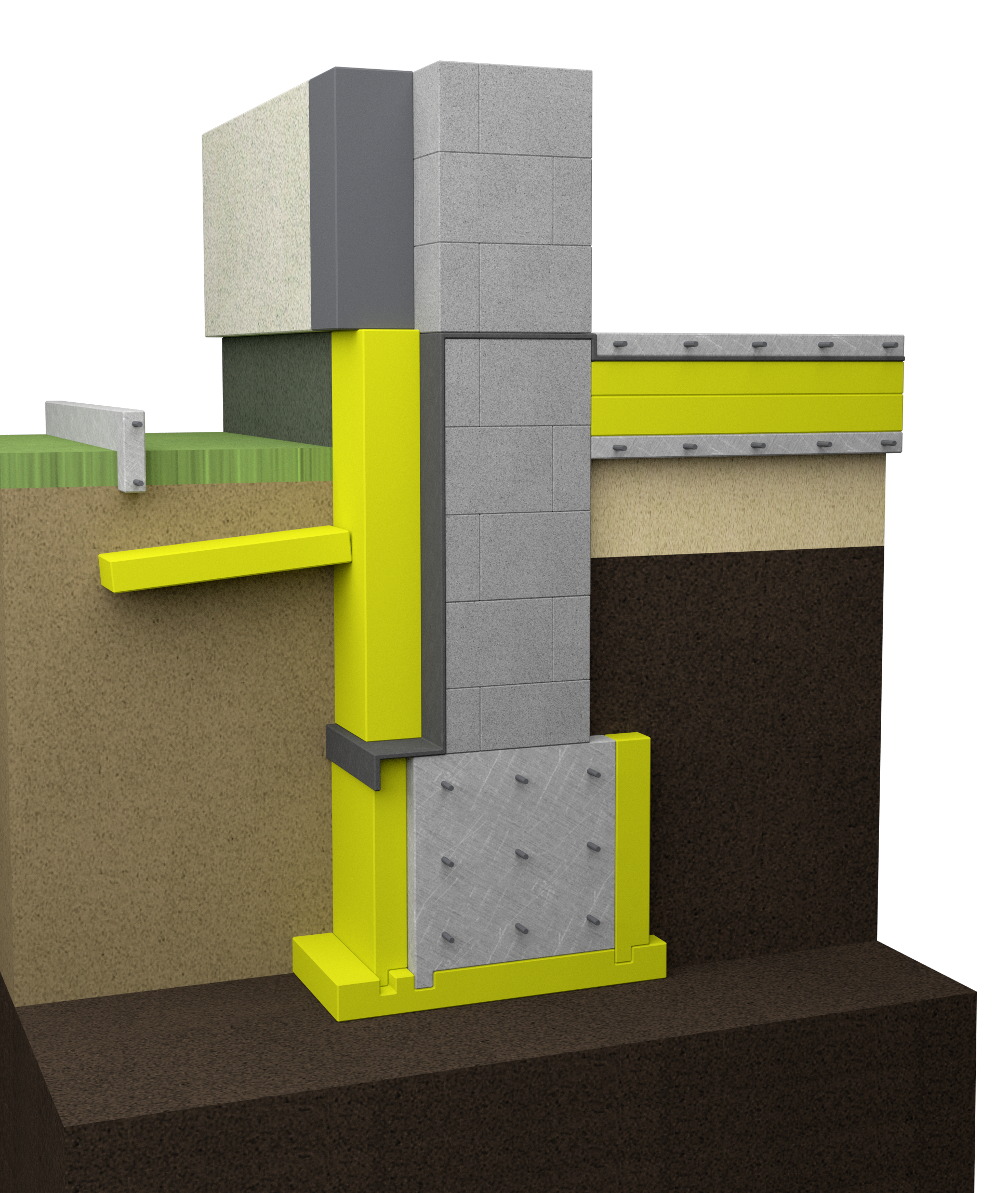

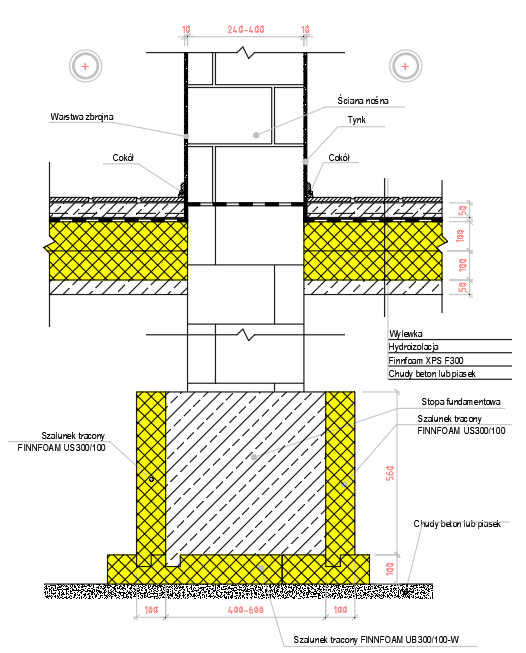

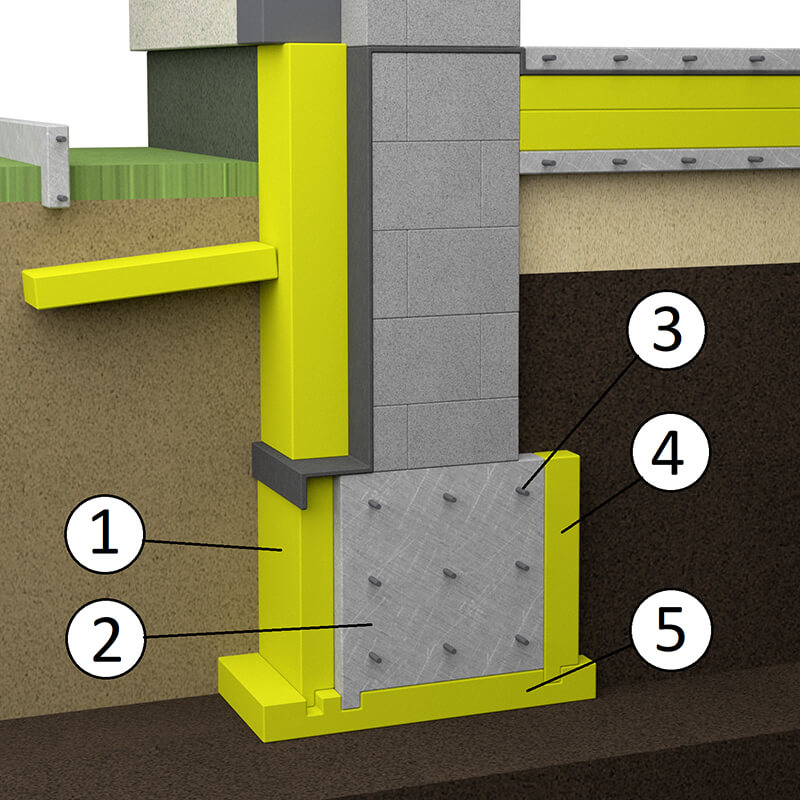

1. Finnfoam US-300/100, 2. Ława fundamentowa, 3. Pręty zbrojeniowe, 4. Finnfoam US-300/100, 5. Finnfoam UB-300/100-W

Budowa ław fundamentowych pociąga za sobą koszty związane z montażem szalunków. Finnfoam posiada w swojej ofercie proste rozwiązanie, które łączy w sobie jednocześnie szalunek oraz termoizolację ławy fundamentowej: system szalunków traconych typ – U. Stosując to rozwiązanie równocześnie budujemy szalunek ławy fundamentowej oraz jej termoizolację z trzech stron.

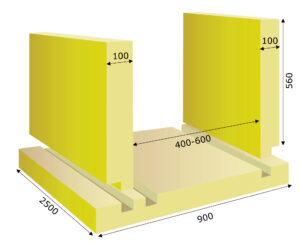

System szalunków traconych typu – U składa się z płyty poziomej UB-300/100-W oraz dwóch płyt bocznych: US-300/100.

Płyta pozioma UB jest produkowana w 3 rozstawami rowków montażowych a tym samym 3 możliwymi szerokościami ławy fundamentowej : 400, 450, 500, 550, 600 mm.

Grubość płyt UB i US jest stała i wynosi zawsze 100 mm.

Maksymalna wysokość szalunku traconego to 56 cm.

Ponieważ system szalunków traconych typu-U wykonany jest z polistyrenu ekstrudowanego Finnfoam XPS, który nie chłonie wilgoci, nie jest wymagana dodatkowa warstwa hydroizolacji pomiędzy szalunkiem traconym a betonową ławą fundamentową.

Pakowanie, cennik, wymiary

Nazwa produktu	Rozmiary, mm	szt./opak.	opak./pal.	m²/opak.	m²/pal.	cena €/mb *)
UUS-300/100	100x600x2500	3	16	4,5	72	7,50
UB-300/100	100x900x2500	**)	**)	**)	**)	12,60

*) zaokrąglane do pełnych opakowań

**) zaokrąglane do całych płyt

US + UB +US	cena €/mb systemu
100 +100 + 100 mm	27,60

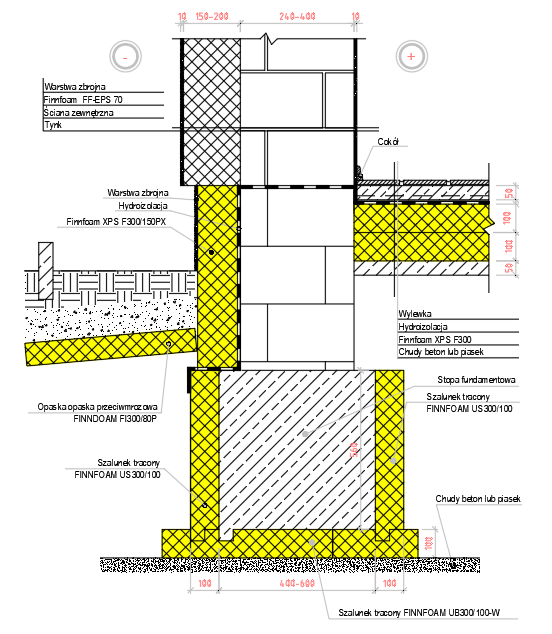

Termoizolacja ław fundamentowych za pomocą szalunków traconych typu U

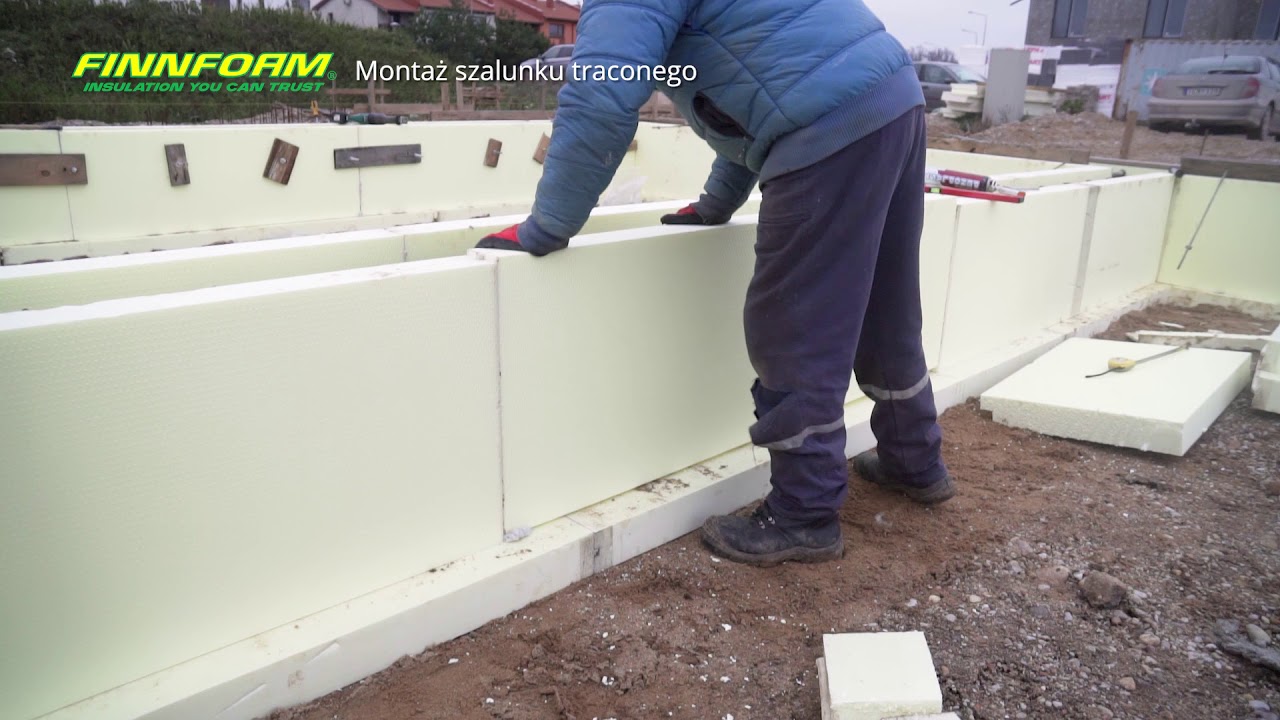

Instrukcja montażu

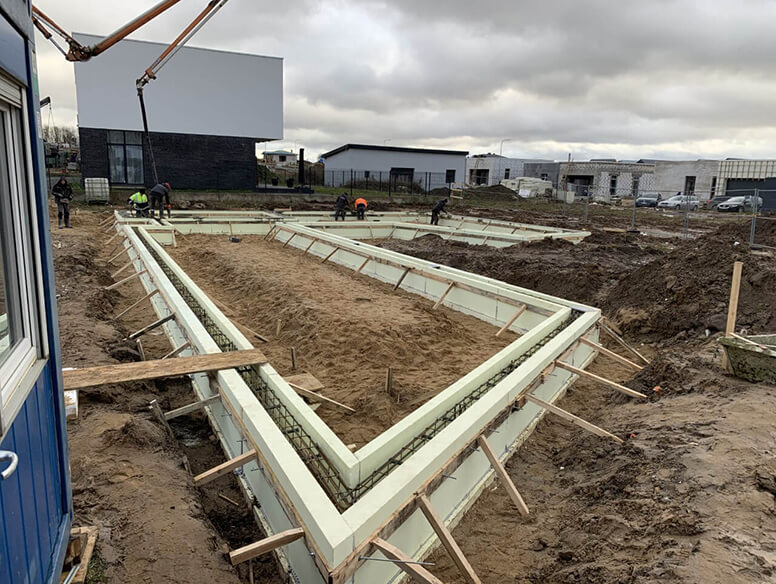

System szalunków traconych typ – U zawiera 3 elementy. Po wypoziomowaniu i zagęszczeniu podbudowy pomiędzy stopami fundamentowymi układamy i przycinamy płyty UB-300/100 – W.

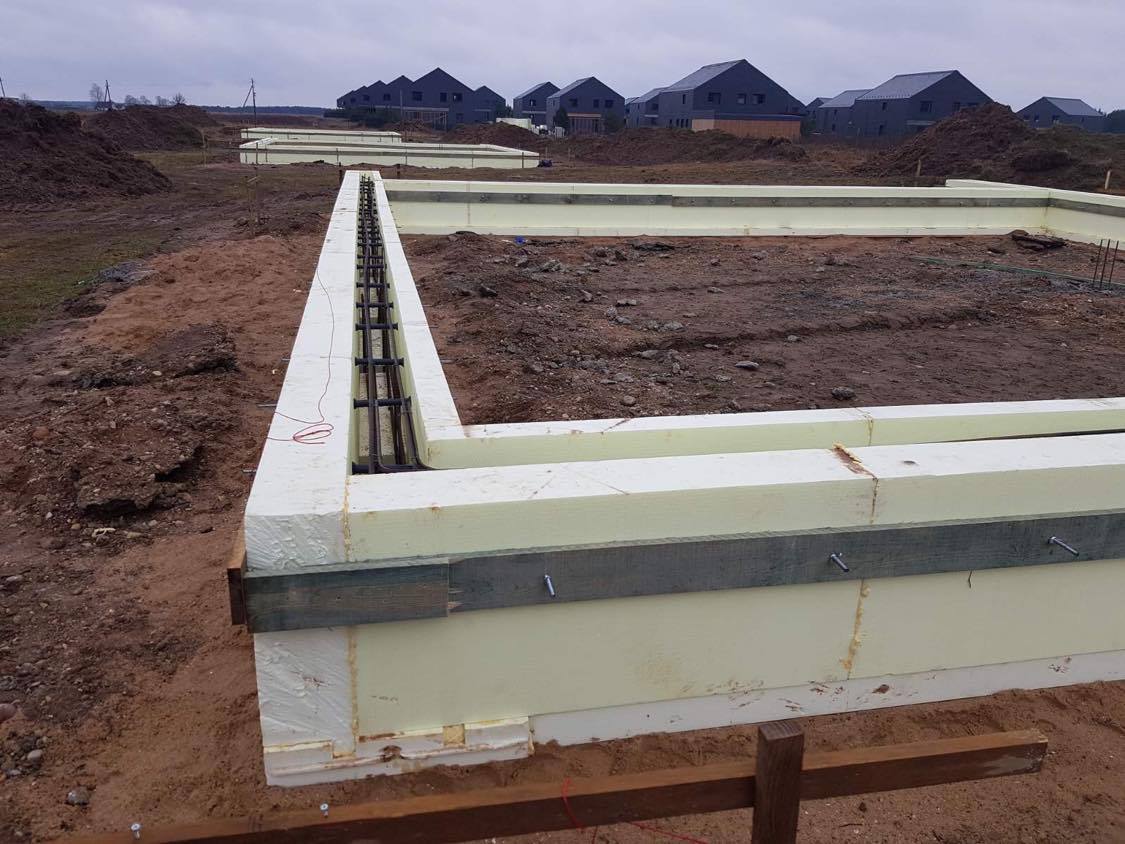

Następnie umieszczamy płyty boczne US – 300/100 mm w rowkach montażowych wyciętych w płycie UB300/100-W. Płyty boczne należy układać z przesunięciem o 0,5 płyty w stosunku do poziomej płyty UB.

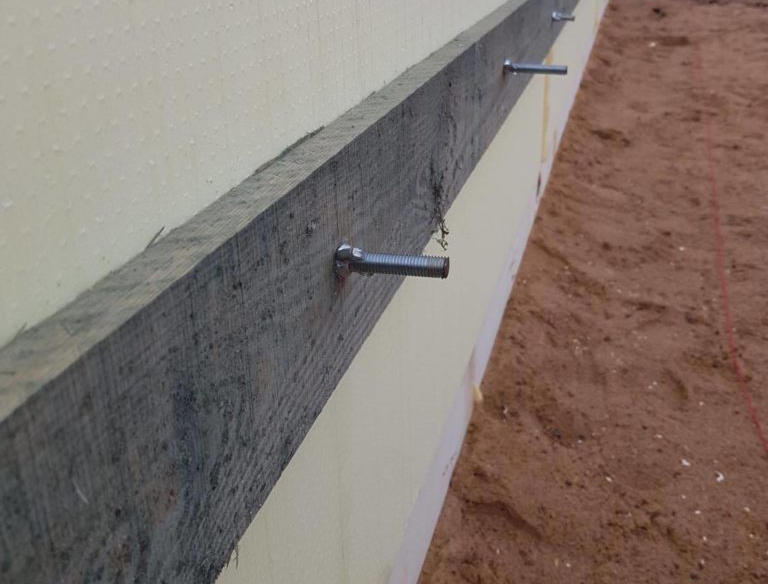

Elementy wzmacniające VK montujemy za pomocą pręta gwintowanego, podkładek i nakrętek w odległości ok. 0,8 – 1,0 m.

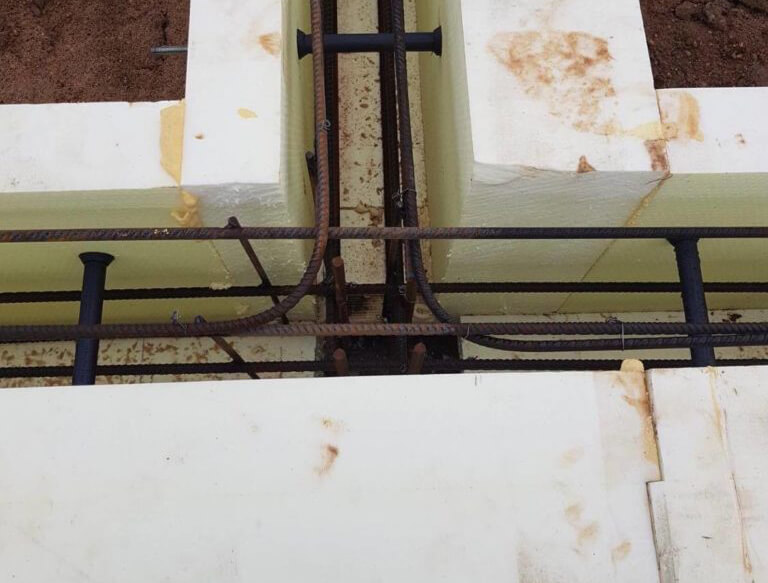

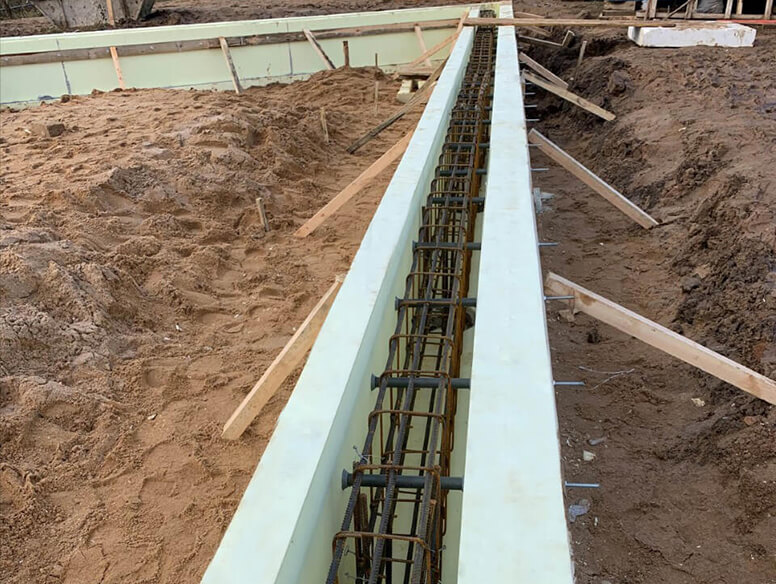

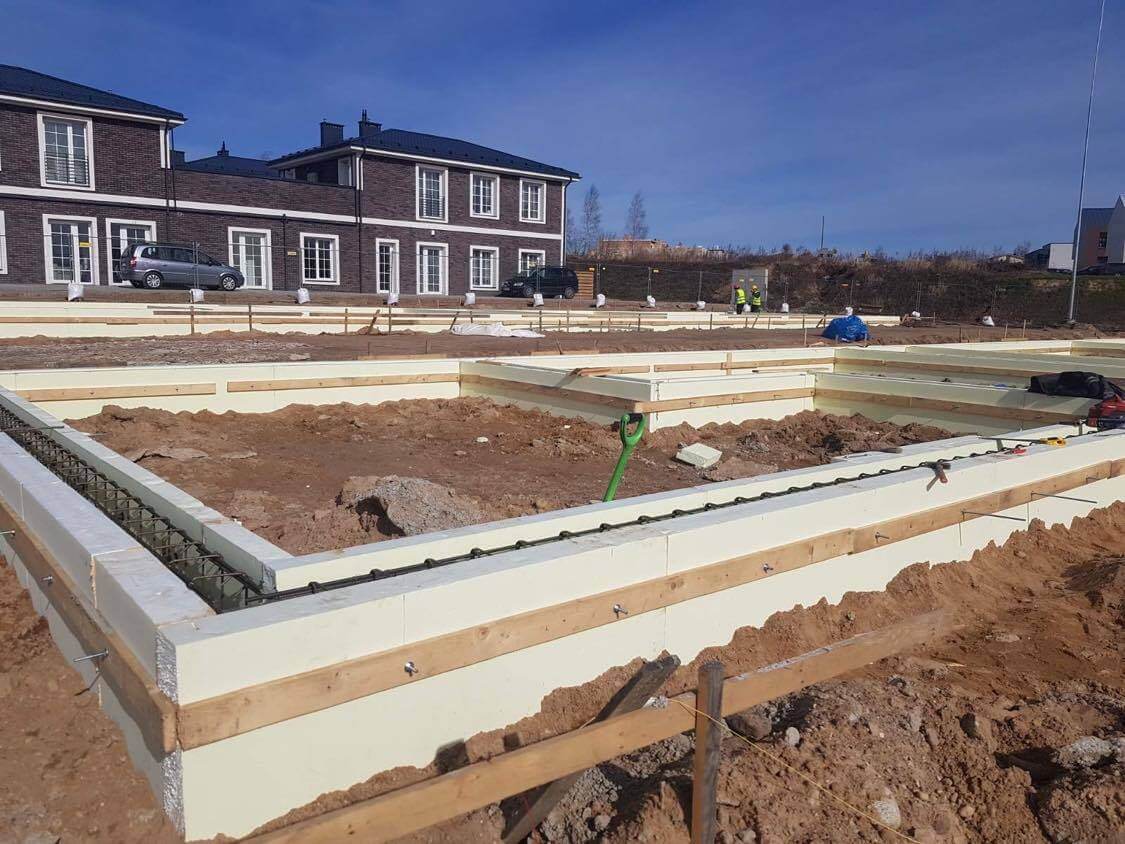

Instalujemy zbrojenie ławy fundamentowej, betonujemy, zagęszczamy, poziomujemy.

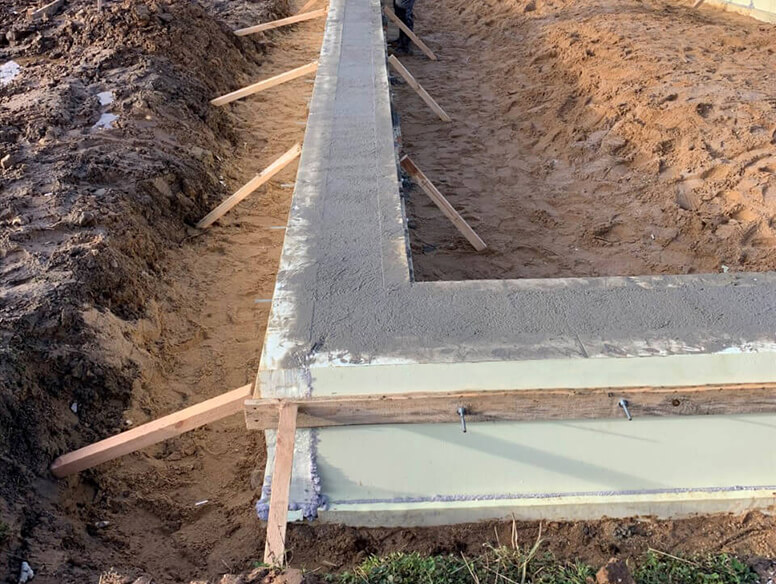

Kiedy beton w ławie fundamentowej stwardnieje wyciągamy gwintowane pręty stalowe z elementów łączących VK. Następnie, aby zlikwidować mostki termiczne pręty VK wypełniamy piana poliuretanową.

Elementy system szalunków traconych – U są lżejsze, łatwiejsze w montażu oraz przycinaniu w stosunku do klasycznych rozwiązań.
